高压带导流孔平板闸阀应用与特点

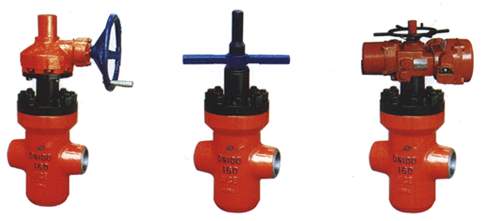

高压带导流孔平板闸阀产品介绍：

科谋阀门公司Z63F系列高压带导流孔平板闸阀均为高压平板闸阀。高压带导流孔平板闸阀的结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。带导流孔高压平板闸阀尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

高压带导流孔平板闸阀应用范围：

适用温度：-29℃～121℃
适用介质：石油、天然气、成油品、水等
连接形式：法兰端、焊接端、卡箍端
驱动方式：手动、伞齿轮传动、电动、气动等
型号：Z63F
口径：DN25～DN200
压力：PN64～PN420
材质：碳钢、不锈钢、合金钢等
应用：油田、油井等

高压带导流孔平板闸阀结构特点：

高压带导流孔平板闸阀的结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。

高压带导流孔平板闸阀标准规范：

设计制造标准：JB/T5298、APl6D
结构长度标准：GB/T 12221-2005、JB/T 5298
连接法兰标准：GB/T 9113、JB/T 79、ANSl 16.5a
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、JB/T 9092

高压带导流孔平板闸阀零件材料与工况：

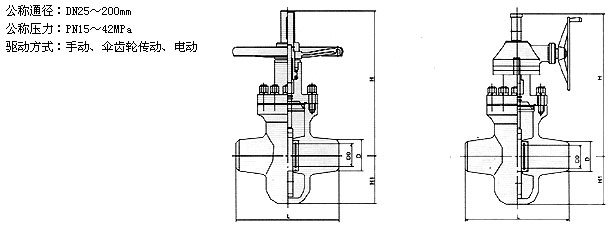

高压带导流孔平板闸阀主要外形连接尺寸
