ZSFU预作用报警阀消防系统说明及技术参数
1、说明
预作用系统是近几年发展起来的自动喷水灭火装置，它将火灾自动探测报警技术和自动喷水灭火系统结合起来，对保护对象起双重保护作用,特别适用于寒冷冰冻和平时忌水渍，不允许出现误喷的重要场所，如计算机房、资料室、史料档案馆、高架仓库等场所。在未发生火灾时，该 系统侧的管路内充满压缩空气，故该系统具有干式系统的特点，能满足高温和严寒条件下自动喷水灭火的需要。
ZSFU型预作用装置由雨淋阀、单向阀、进水信号蝶阀、进水法兰、手动应急阀、电磁阀、滴水阀、供水压力表、控制腔压力表、控制腔进水阀、控制腔进水过滤器、控制腔进水止回阀、控制腔进水孔板、控制腔进水软管、报警管路过滤器、报警控制球阀、报警试验球阀、报警管路泄水孔塞、压力开关、水力警铃、排水球阀等组成的自动喷水灭火装置。其次，另配空气维护装置管路、电接点压力表、低压压力开关、电控箱、空气压缩机等部件组装成套预作用装置。[详见装置外形图(一)、装置灭火原理图(二)]
产品标准：Q/RCC103-2004《自动喷水灭火系统：预作用装置》。
2、主要性能和技术参数
额定工作压力：1．2～1．6MPa 阀体强度试验压力：4．8～6．4MPa阀门密封试验压力：2．4MPa、3．2MPa 低压压力开关设定于：0．01MPa空气维护装置中电接点压力表设定于：0.03～0．05MPa

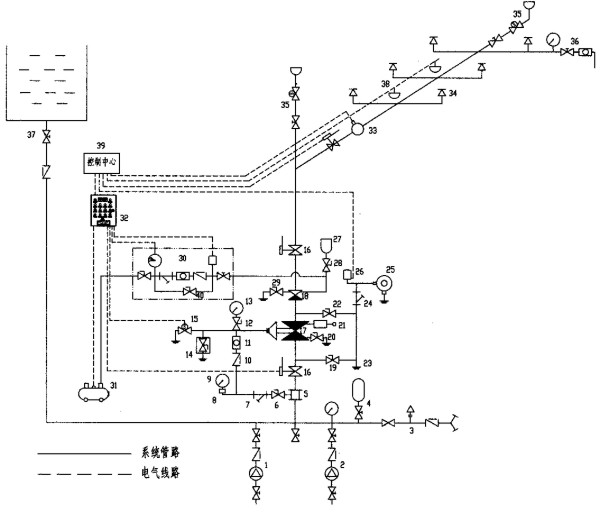

3、预作用装置灭火系统原理

1.消防喷淋水泵  2.稳压泵 3.水泵结合器 4.稳压罐 5.连接法兰 6.控制腔进水球阀 7.过滤器 8.压力表接头 9.控制腔进水压力表 10.单向阀  11.节流孔板 12.压力表隔离球阀 13.控制腔压力表 14.应急站球阀 15.电磁阀 16.给水信号蝶阀 17.雨淋阀 18.报警阀（单向阀） 19.报警试验球阀 20.放水球阀  21.滴水阀 22.报警控制球阀 23.报警管路放水塞 24.报警管路过滤器 25.水力警铃 26.压力开关 27.加水漏斗 28.加水隔离球阀 29.排水球阀 30.空气维护装置 31.空压机 32.预作用充气电控柜 33.水流指示器 34.闭式洒水喷头 35.电磁排气阀组 36.末端试水装置 37.高位水箱 38.温感、烟感探测器 39.消防控制中心 40.空气维护装置旁通阀

4、预作用报警阀装置配置零部件：
1.连接法兰 2.给水信号碟阀（常开） 3.雨淋阀 4.复位轴手柄 5.报警阀（单向阀） 6.压力开关 7.水力警铃 8.报警管路过滤器 9.报警隔离球阀（常开） 10.报警试验球阀（常闭） 11.放水塞头 12.控制腔进水过滤器 13.控制管路单向阀 14.滴水阀 15.电磁阀（常闭） 16.接湿水信号管线塞头 17.控制腔进水球阀（常开）18.控制腔进水软管 19.控制腔进水压力表 20.加水漏斗 21.加水球阀（常闭）22.充气单向阀 23.充气闸阀（常开） 24.排水球阀（常闭） 25.放水球阀（常闭） 26.控制腔压力表 27.压力表隔离球阀（常开）28.紧急站球阀（常闭） 29.节流孔板
