  产品名称: 高压卡箍球阀
  产品型号: BKH、MKH
  高压卡箍球阀价格
  咨询电话:021-34141228 黄 工
 相关产品
 VH2V直通高压小型球阀
 QJH高压球芯截止阀
 三段式高压法兰球阀
 KHP(PKH)系列板式球阀


BKH高压卡箍球阀 MKH高压球阀 不锈钢高压球阀 高温高压球阀 上海高压球阀厂家 科谋高压球阀价格

BKH、MKH系列高压球阀

图形符号




型号说明

①产品代号:BKH、MKH系列高压球阀
②接头标准:SAE J518C标准
③压力等级:210、420 bar
④公称通径:13、20、25、32、40、50 mm

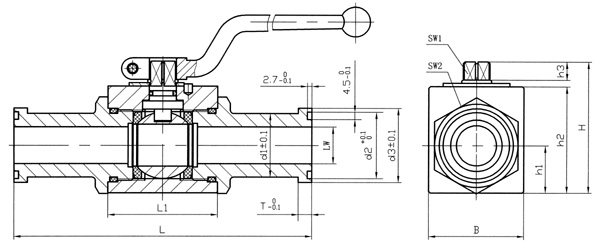

外形尺寸

尺寸表

简略型号
bar
DN
LW
L
L1
B
H
h1
h2
h3
SW1
SW2
T
d1
d2
d3
美标O形圈
BKH-SAE-FS-210-13
210
13
13
151
47
35
49
18
38
10
09
30
6.8
24
25.5
30.2
18.6×3.5
BKH-SAE-FS-420-13
420
13
13
151
47
35
49
18
38
10
09
30
7.9
24
25.5
31.8
18.6×3.5
BKH-SAE-FS-210-20
210
20
19
162
60
48
70
25
55
11
12
41
6.8
31.7
31.9
38.1
25×3.5
BKH-SAE-FS-420-20
315
20
19
174
60
48
70
25
55
11
12
41
8.9
32
31.9
41.3
25×3.5
BKH-SAE-FS-210-25
210
25
25
178
65
57
79
28.5
64
11
12
50
8.1
38
39.8
44.4
32.9×3.5
BKH-SAE-FS-420-25
315
25
22
198
65
57
79
28.5
64
11
12
50
9.6
38
39.8
47.6
32.9×3.5
BKH-SAE-FS-210-32
210
32
30
191
84
75
101
37.5
84
12
14
60
8.1
43
44.6
50.8
37.7×3.5
BKH-SAE-FS-420-32
350
32
27
223
84
75
101
37.5
84
12
14
60
10.4
44
44.6
54
37.7×3.5
BKH-SAE-FS-210-40
210
40
36
231
91
85
112
42.5
95
12
14
70
8.1
50
54.1
60.3
47.2×3.5
BKH-SAE-FS-420-40
350
40
32
281
91
85
112
42.5
95
12
14
70
12.7
51
54.1
63.5
47.2×3.5
BKH-SAE-FS-210-50
210
50
48
232
100
104
131
62
112.5
12
14
90
9.6
62
63.6
71.4
56.7×3.5
BKH-SAE-FS-420-50
350
50
45
316
100
104
131
62
112.5
12
14
90
12.7
67
63.6
79.4
56.7×3.5
