德国Schroedahl苏尔达泵保护阀的作用原理及特点说明:

德国Schroedahl苏尔达泵保护阀的作用原理及特点说明:

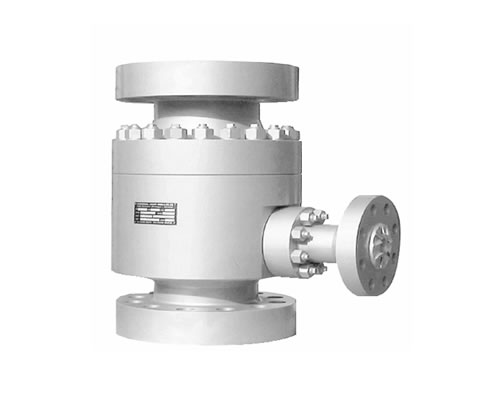

   德国Schroedahl(苏尔达)是世界上最大的自动再循环阀供应商。这些自动再循环阀或泵保护阀是公司的主要产品。在过去的40年里,苏尔达已提供给世界各地40000套自动再循环阀,赢得了很高的客户满意度。


自动再循环阀是用于防止离心泵在低于负荷运行时由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要泵的流量低于一定数值,阀的旁路回流口就会自动地打开,以此来保证液泵所必需的最小流量。
 作用原理
根据主流量不同,自动再循环阀的主阀瓣将确定在某一个位置上。主路止回阀的阀杆通过一杠杆,将主阀瓣动作传递至旁路。旁路系统控制通过旁路的流量,同时将压力减至旁路出口所需值。当主阀瓣回至阀座关闭状态时,所有流量通过旁路回流。当主阀瓣上升至顶端位置时,旁路则完全关闭,所有泵的流量流向工艺系统。
优点
所有的阀体集四种功能于一体
1、自动根据流量调整旁路开度(系统的流量调节);
2、旁路压降可以控制;
3、主路、旁路均带有止回阀;
4、三通T型结构,适宜于再循环管线;
多功能控制阀
TD自动再循环阀具有以下优点:
●  旁路不需要连续的流量,减少能耗;
●  减少设计工作量(四种功能集于一体);
●  减少安装和维护成本(自力式,不需外部能源);
●  减低故障发生的可能性—将高速流体造成故障的可能性减至最小,没有气蚀问题和电器接线费用;
●  低流量工况下仍然可以保证泵稳定性;
●  与常规系统相比,整体费用低;
自动循环阀的流量感应机能
随着主流量增加,主阀瓣将向上运动,相反,在低负荷运动时,主阀瓣将受压向下运动,并将此运动通过杠杆传递给旁路系统。
阀门尺寸
标准尺寸从DN25(1”)至DN300(12”)
连接
法兰标准按照GB或ANSI。其它标准(如:ISO、BS、JIS、NF)的法兰可以特制。
主流道的进出口两端也可以按对焊连接供货。
旁路联接都是法兰式(方便检测)。
启动口,可按要求提供。
压力等级
   压力等级范围从PN10至PN40(ANSI 150LB至ANSI 2500LB)。其它压力等级按需提供。
材料
   标准阀体材料
   材料号:WCB;ASTM A105;
   材料号:CF8M; ASTM 316L;
   TD阀的内部件基本上是含量至少为13%的铬钢。其它锻造材料的阀体及其内部件也可供货。
  阀体材料的选择按照介质、压力和温度条件 。
  密封材料按介质及其温度选定。
尺寸选择
   自动再循环阀的公称口径和公称压力,应严格地与泵的出口规格相一致。
注意
   其它旁路尺寸可按要求制作;最大的旁路流量取决于最大的Kv值。
安装
   自动再循环阀应尽可能地安装在被保护的离心泵附近,最好直接安装在被保护泵的出口。
   泵的出口与阀的入口之间的距离,应不超过1.5米,以防止由液体的脉动引起的低频水击。流通方向由下至上。优先考虑垂直安装,也可水平安装。
维护
   维护及安装说明书按要求提供,在例行对泵的周检时,应同时检查阀的规定功能。
德国苏尔达推出多功能泵保护阀,其特点为:综合一体,有内置节流阀、止回阀,安装简便,可直接安装于离心泵主出口,省却执行机构等装置,有效降低成本,针对易汽化液体设计排气阀,用于石油化工行业,改善设备NPSH值,避免泵中的气蚀损害,使设备能量平衡稳当,符合德国DIN、美国ANSI、英国BS及ISO标准。
该产品的应用范围:
   电厂核电站的锅炉给水、冷却水、冷凝液设备;石油、化工工业和冷藏设备;饮用水供给、废水处理系统;海上平台的消防系统和注水泵;钢铁厂的热轧除鳞、冷却系统;装载、船舶的锅炉水泵、消防系统;造纸厂纸浆崩、造雪设备。
