  产品名称： 保温夹套蓝式过滤器
  产品型号： SBL
  保温夹套蓝式过滤器价格
  咨询电话：021-34141228 黄 工
 相关产品
 保温夹套Y型过滤器
 Y型保温过滤器
 保温夹套蓝式过滤器

保温夹套蓝式过滤器

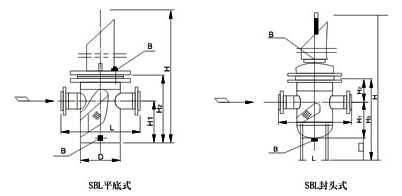

SBL型 法兰连接直通平底篮式过滤器

公称直径 ND φ L H1 H2 H 排放口“ B” 有效过滤面积 (m2)
25 76 220 160 260 480 R1/2″ 0.003619
32 89 220 165 270 495 R1/2″ 0.003619
40 108 280 180 300 550 R1/2″ 0.005718
50 133 280 180 300 550 R1/2″ 0.005718
65 133 330 220 350 650 R1/2″ 0.009613
80 159 340 260 400 740 R1/2″ 0.01539
100 219 420 310 470 680 R1/2″ 0.02464
150 273 500 430 620 1175 R3/4″ 0.04866
200 325 560 530 780 1495 R3/4″ 0.07858
250 426 660 640 930 1810 R3/4″ 0.12005
300 478 750 840 1200 2310 R3/4″ 0.16537

SBL型 法兰连接直通封头篮式过滤器

公称直径 DN Do n-y φ L H1 H2 H3 H 排放口“ B ” 有效过滤面积 (m2)
200 290 4-16 325 560 540 230 1070 1875 R3/4″ 0.07858
250 375 4-16 426 660 650 270 1220 2170 R3/4″ 0.12065
300 420 4-16 480 750 860 320 1420 2670 R3/4″ 0.16537
350 460 4-16 500 800 1010 370 1680 3085 R1″ 0.2225
400 500 4-16 550 840 1150 400 1850 3445 R1″ 0.2916
450 550 4-16 600 960 1310 440 2050 3810 R1″ 0.3642
500 640 4-16 700 1080 1440 470 2210 4145 R1″ 0.4587



订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
　　　　　2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
