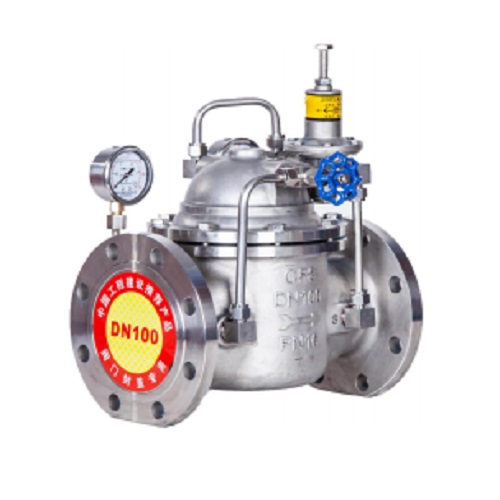

	产品名称：	200X-16Q可调式减压阀
	产品型号：	200X

	咨询电话：021-34141228 黄工

相关产品

200X-16Q可调式减压阀

200X不锈钢可调式减压阀

200X-16Q可调式减压阀 200X可调式减压阀消防减压稳压阀多功能减压阀防水锤减压稳压阀

    200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。
    本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。


	工作原理

    当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
    当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
    调节导阀弹簧即可设定出口压力。

主要技术参数公称压力(Mpa)壳体试验压力(Mpa)密封试验压力(Mpa)最高进口压力(Mpa)出口可调压力(Mpa)适用介质介质温度(℃)1.01.51.11.00.09-0.8水0-801.62.41.761.60.10-1.22.53.752.752.50.15-1.6主要零件材料零件名称零件材料阀体阀盖WCB阀座阀盘铜合金密封圈 O型圈丁腈橡胶阀杆2Cr13弹簧50CrVA针型阀铜合金球阀铜合金导阀铜合金微型过滤器不锈钢

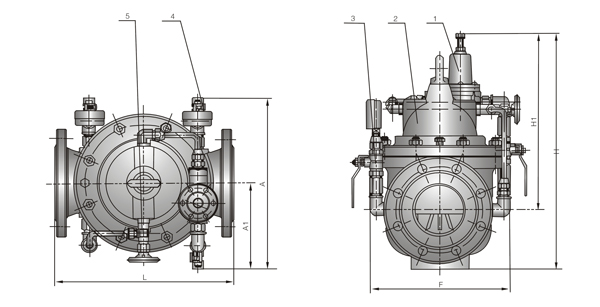

200X减压（稳压）阀连接尺寸(PN 1.0-2.5MPa)

公称通径DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830
