  产品名称： 700X水泵控制阀
  产品型号： 700X
  700X水泵控制阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 700X水泵控制阀


700X水泵控制阀 上海消防水泵控制阀 大口径水泵控制阀 不锈钢水力控制阀
700X水泵控制阀，是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓幔关闭90％左右，防止突然停泵而产生的水锤和水击声：当水泵完全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装、维修方便。
工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

结构及用途

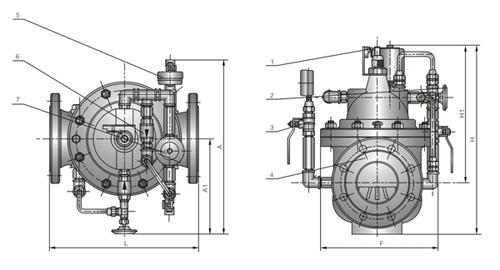

该阀由主阀4、针阀2、电磁向导阀7、单向阀6、球阀3、电器控制开关1与压力表5等组成。水泵控制阀能够控制水泵的止回阀。当水泵停止运行前，由进口压力先关闭主阀的90%时，使水泵自动停止，剩下的10%由回水关闭，可完全防止水锤现象产生。适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统。

主要技术参数

公称压力 1.0MPa 1.6MPa 2.5MPa
壳体试验压力 1.5MPa 2.4MPa 3.75MPa
密封试验压力 1.1MPa 1.76MPa 2.75MPa
工作温度 0～80℃
电低动作压力 P1≥0.07MPa
电磁阀电压交流 220V
电磁阀电压直流 24V
适作介质 水

主要外形尺寸

公称通径 DN(mm) L A A1 H H1 F
20 180 194 136 342 250 116
25 180 194 136 342 250 116
32 180 194 136 342 250 116
40 240 240 155 395 278 170
50 240 240 155 395 278 170
65 250 255 165 405 298 180
80 285 280 175 430 315 210
100 360 332 195 510 350 275
125 400 375 220 560 365 310
150 455 408 230 585 420 355
200 585 485 255 675 450 460
250 650 550 300 730 470 500
300 800 630 340 760 490 580
350 860 735 415 840 526 640
400 960 788 430 910 570 715
450 1075 850 460 1070 610 780
500 1075 905 490 1135 665 830
600 1230 970 530 1270 725 920
700 1650 1050 560 1460 865 980
800 1750 1135 610 1640 975 1050

法兰连接尺寸：
PN1.0MPa、PN1.6MPa按GB4216.4/5-84标准
PN2.5MPa按GB9113.4-88标准
