  产品名称: 对夹衬胶蝶阀
  产品型号: D71J
  对夹衬胶蝶阀价格
  咨询电话:021-34141228 黄 工
 相关产品
 法兰衬胶蝶阀
 蜗轮对夹衬胶蝶阀
 半衬胶对夹式蝶阀
 对夹衬胶蝶阀




D71X(半衬)、D71J、D71H/Fs(全衬)衬夹衬胶蝶阀

设计与制造:GB12238
结构长度:GB12221(20系列)
法兰连接尺寸:GB4216

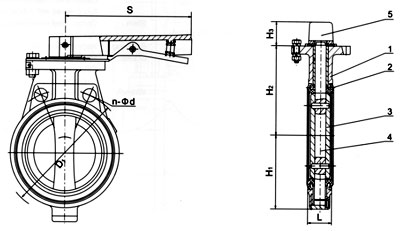

尺寸图
部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮
一、用途

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

二、材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

手柄

铝合金、碳钢

压力等级:PN(MPa) 1.0 1.6
三、测试
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
四、主要尺寸参数

公称通径
DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

S
mm

H3
mm

质量
Kg/kilos

40



1.6

1.0



1.6

1.0

33

150

110

4-18

55

100

235

27

2

50

43

165

125

4-18

64

120

235

27

2.5

65

46

185

145

4-18

80

120

235

27

4.5

80

46

200

160

8-18

112

130

265

27

5.5

100

52

220

180

8-18

90

145

265

27

6.5

125

56

250

210

8-18

112

160

365

32

11.5

150

56

285

240

8-22

135

175

365

32

13.5
