  产品名称： 法兰衬胶蝶阀
  产品型号： D41J、D341J
  法兰衬胶蝶阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 法兰衬胶蝶阀
 蜗轮对夹衬胶蝶阀
 半衬胶对夹式蝶阀
 对夹衬胶蝶阀

设计与制造：GB12238
结构长度：GB12221（13系列）
法兰连接尺寸：GB4216

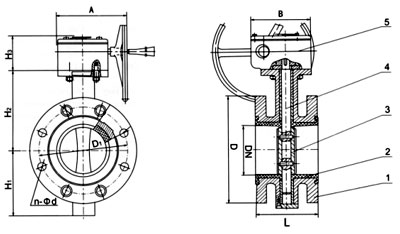

尺寸图
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆
一、用途

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

二、材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

压力等级：PN（MPa）　1.0　1.6
三、测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置
四、主要尺寸参数

公称通径DN

L
mm

D
mm

D1
mm

n-d（mm）

H1
mm

H2
mm

质量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26



327

420

242

500

229

671

620

20-26



352

480

279

600

267

780

725

20-30



446

560

396

700

292

895

840

24-30



486

610

596
